感性負載的匝間電位梯度與電流陡度（di/dt）成正比，操作過電壓的震蕩頻率可達到幾十到幾百kHz，陡度極高。這種陡度對電機和變壓器的匝間絕緣危害很大，同時易使斷路器發生重燃。現場許多事故實例都證明，在操作過電壓的作用下，電機和變壓器的損壞部位大多集中在匝間，且以進線端匝間為主，這表明陡度對帶繞組的電氣設備危害事實上很大。

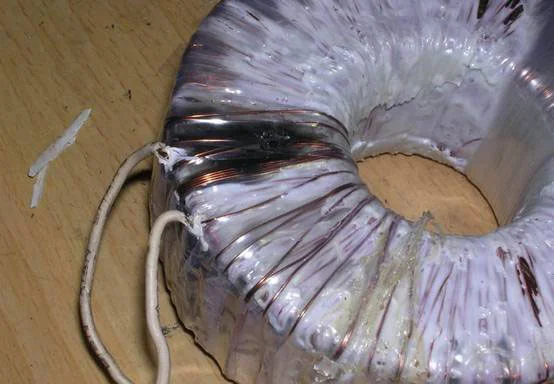

圖一 線圈的匝間擊穿

      氧化鋅限幅型過電壓保護設備，是依據限幅原理進行過電壓瀉放的，未達到瀉放幅值的高頻震蕩不響應。因此對改變操作過電壓的震蕩頻率，降低陡度無能為力。即使選擇使用殘壓限制效果較理想的氧化鋅類過電壓保護設備，也無法避免高頻震蕩導致的匝間損壞事故。而相反阻容吸收器的阻容回路就是為了破壞震蕩條件，降低陡波陡度而設計的，可以有效降低繞組間電位梯度，成功抑制高陡度對電氣設備的危害。

      關鍵詞3——弱絕緣保護
      電氣設備的絕緣水平是指設備絕緣能耐受的試驗電壓值（比如通常做的1min工頻耐受電壓測試，還有長時間工頻耐受電壓、雷電沖擊耐受電壓、操作沖擊耐受電壓等多種指標），在此電壓作用下，絕緣不發生閃絡、擊穿或其他損壞現象。合理的絕緣配合是電力系統安全可靠運行的基本保證，要求過電壓保護設備的工作特性，能夠和電氣設備的絕緣耐受指標配合起來，確保帶過電壓保護裝置的電氣設備不承擔超過自身絕緣耐受指標的過電壓沖擊。

      對電機這種典型的弱絕緣設備（自身絕緣耐受能力不高的設備），業內一直存在采用氧化鋅限幅型設備保護困難的說法，絕緣配合總是很困難，下面進行一下簡單計算說明原因。

      對于在運行中的高壓電動機，其相對地和相對相之間的絕緣所能承受的過電壓數值，可用下式進行計算：

      （3） U= （2Ue+1）×0.75×K

      式（3）中 Ue：高壓電動機的額定電壓kV

      K：沖擊系數。取1.1～1.4

      若取K=1.15，則

      對10kV的高壓電動機

      U= （2×10+1） ×0.75×1.15=25.6kV

      對6kv的高壓電動機

      U=（2×6+1）×0.75×1.15=15.9kV

      由于6-10kV中壓電力系統的中性點是不接地的，當此系統發生單相接地時仍允許繼續帶故障運行兩小時，這樣，在此情況下，氧化鋅避雷器所承受的工頻電壓至大Ug為：

對10kV高壓電動機

      （4） Ug= ×1.15×U

      = ×1.15×10

      =16.3kV

      對6kV高壓電動機

      Ug= ×1.15×U

      = ×1.15×6

      =9.76 kV

      因為，為了保證氧化鋅避雷器的安全運行，其標稱電壓U1mA必須大于Ug，所以，對10 kV氧化鋅避雷器通常取U1mA=18.5～19.5kV；對6kV氧化鋅避雷器，通常取U1mA=10.5～11.5kV。

      又按我國目前避雷器的制造水平，其通過100A時的電壓U100A與U1mA之比約為1.4。這樣，可以算得當避雷器中流過100A時其上的殘壓UC為：

      對10kV避雷器

      UC=1.4（18.5～19.5）=25.9～27.3kV

      對6kV避雷器

      UC=1.4（10.5～11.5）=14.7～16.1kV

      將電壓UC和前面的電機耐受電壓U進行比較，可以看到，UC幾乎等于U，沒有絕緣配合的安全裕度了，這和變壓器類絕緣配合安全裕度好的設備（10kV變壓器1min工頻耐受電壓高達 ×42kV）形成了鮮明的對比。所以用氧化鋅避雷器保護高壓電動機的絕緣配合是非常勉強的，其可靠性較差。

      在這種情況下，要限制過電壓的幅值，較好的辦法是增入一個微法級的電容。C值增大電壓的幅值會對應正比下降。

      另一方面，要限制過電壓的振蕩頻率，降低操作波陡度，也只有增加振蕩回路中的電容C（見上個關鍵詞的討論），這樣才可以減少過電壓對匝間絕緣的破壞。因此一些國外廠商提供給中國的發電機斷路器兩側自帶并聯電容，也是為此目的。

      關鍵詞4——自控接入
      前面說到，阻容吸收器的電阻R是一個阻尼元件，一方面用于降低震蕩頻率，一方面用于對電容器自身進行保護。震蕩頻率的影響前面在說電阻選擇依據時已經有說明，這里關鍵是談一下電阻非線性存在對吸收器自身安全性的意義。

      新一代阻容吸收器為什么采用自控接入型電阻，是與阻容吸收器的發展過程有很大關系的。傳統的阻容吸收器采用的是線繞電阻，無感繞法，本身功率有限，一般300W左右。后來有些制造企業采用了陶瓷電阻代替線繞電阻，功率可以提高到500W。圖2是一種典型的線繞電阻阻容吸收器，上端的圓柱型金屬網就是線繞電阻。

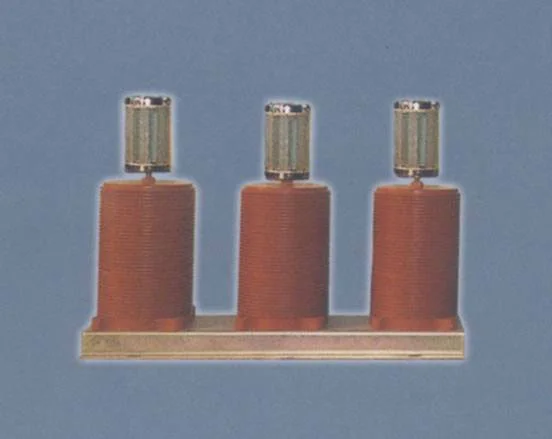

圖二 線繞電阻的阻容吸收器

      阻容吸收器電阻的理論功率，可以由接地電容電流大小來測算，公式如下：

      （5）Ic=Ue/Xc=Ue2πfC

      以10kV系統為例，相電壓為10000/ =5.77kV。

      當電容值取0.1?F時，容抗Xc約為3萬，和數百歐姆的阻抗相比，阻抗的矢量部分可以忽略不計，后面的電流基本上是電容決定的。

      因此后面的I=Ic=0.185A，為正常電壓下通過阻容吸收器的持續電流。

      根據這個電流可以計算正常電壓下電阻的功率。假設電阻的阻值為200Ω，則后面功率為7W左右，很小，因此理論上說阻容吸收器電阻的熱容量是足夠的。

      但是，真實的阻容吸收器，在采用數百瓦電阻以后，依然經常出現電阻持續發熱發紅，甚至燒毀事件。更奇怪的是這樣的狀況并不是斷路器操作期間由于震蕩發生的，而是系統“正?！钡臅r候發生的。實際使用中的阻容吸收器，即使500W電阻往往還感覺功率不足有隱患。這是為什么呢？

      我們前面說到，事實上阻容吸收器是頻敏元件，頻敏元件是比壓敏元件對諧波更敏感的設備。系統存在的高次諧波多少，在常規的電網監控設備上不能有效反映，因為在有效值上并不明顯。然而實際上高次諧波的高頻會數倍的增加阻容吸收器電阻和電容的負擔，使其實際的工作狀態根本不是理論的50Hz。在這樣的情況下，理論計算得到的安全裕度（這里特指功率）根本毫無意義，因此阻容吸收器的電阻電容都無法有效估算壽命。

      電網的諧波污染，不是保護某種具體設備的專門使用保護器可以治理的。即使是氧化鋅類壓敏設備，容量更大對諧波更不敏感，其設計依據，也要求避開諧波干擾，防止諧波造成產品使用壽命不穩定（見DL/T804 避雷器使用導則）。因此傳統的線性電阻類阻容吸收器不能有效適應中國電網諧波污染不確定的實際情況，即使是進口阻容吸收器也不能確定可靠的使用壽命。

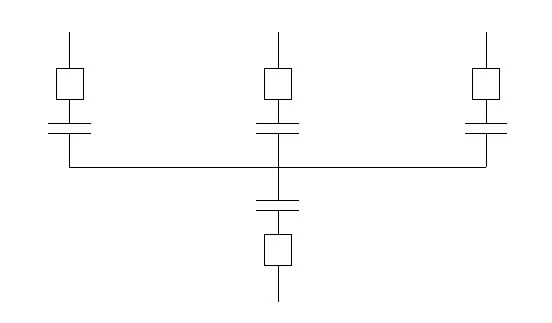

圖三 阻容吸收器的四星型接法示意圖

      四星型接線方式，是為了提高相間保護能力，防止相間過電壓而進行的更新設計，很早應用在氧化鋅壓敏型保護設備上，行業習慣上稱三相組合式過電壓保護器。這種接線方式首先將三相進行星形聯接，然后通過公共的中性點，再聯接一極中性點保護極，后來成為四極結構。第四極傳統上可以做成單獨的一柱，排列在三相柱旁邊，外觀上就是四柱型，見圖四示意。

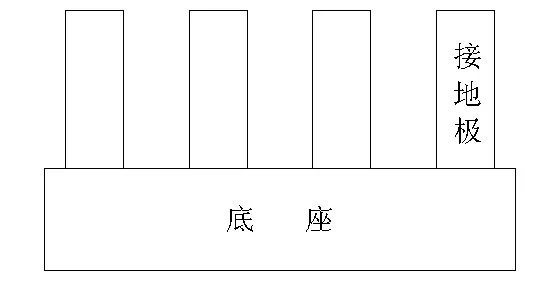

圖四 傳統的四星型產品結構特點

      這種四柱結構方式，從外觀上可以很明顯的看出四星型的四個極，不容易誤以為是常規的三個單相配一個金屬底座的圖二類單相產品。但是這樣的結構存在一個不正的問題。由于大多數操作過電壓保護設備都是就近斷路器安裝的，用于就近限制操作過電壓產生的源頭，因此大多數此類設備是安裝在開關柜里面的。開關柜的正常結構是三相母排居中，外觀上四柱的過電壓保護設備，安裝接線會對不正三相母排，而有一個錯位。錯位導致某兩相出線可能比較接近，安裝運輸過程中不注意的話，容易造成絕緣距離或者爬電距離不足，導致事故隱患。

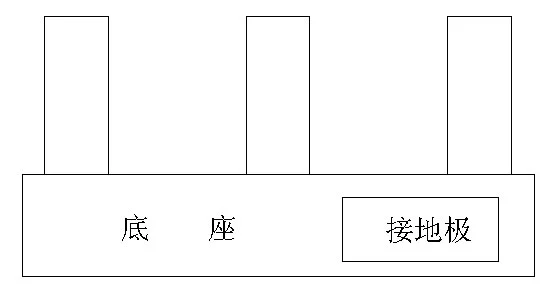

圖五 新型的四星型產品結構特點

      因此新一代的三相組合式產品，一般都進行了外觀更新，改為圖五的結構。圖五是三柱外觀，而把中性點接地極做到了底座中。這樣三相接線可以對正成套柜的母排，不會由于偏心造成某兩相天然的絕緣距離隱患。同時依然保留了組合式設計的相間保護功能，是更優于單相阻容吸收器的產品。

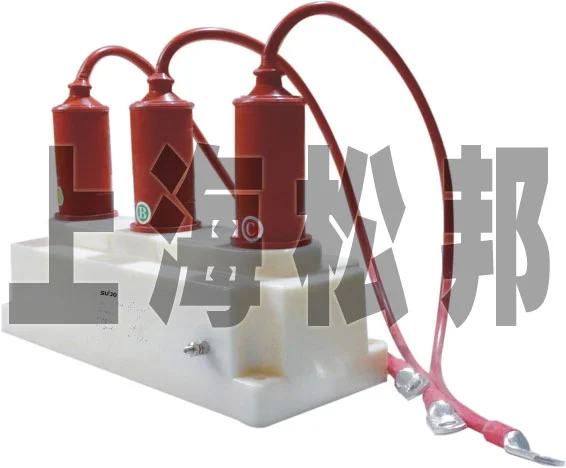

圖六 非線性組合式阻容吸收器
